逆變器是一種DC to AC的變壓器，它其實與轉化器是一種電壓逆變的過程。

逆變器轉換器是將電網的交流電壓轉變?yōu)榉€(wěn)定的12V直流輸出，而逆變器是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電；兩個部分同樣都采用了用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集成控制器，Adapter用的是UC3842，逆變器則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。

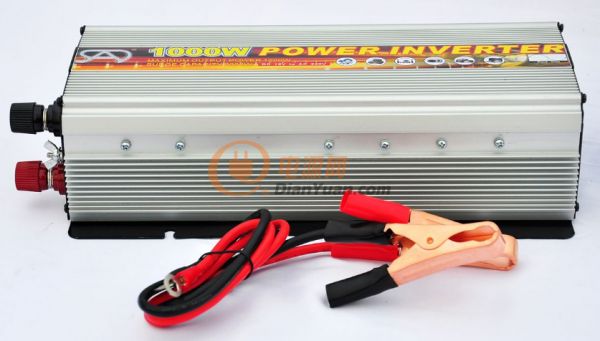

特點

1.轉換效率高、啟動快；

2.安全性能好：產品具備短路、過載、過/欠電壓、超溫5種保護功能；

3.物理性能良好：產品采用全鋁質外殼，散熱性能好，表面硬氧化處理，耐摩擦性能好，并可抗一定外力的擠壓或碰擊；

4.帶負載適應性與穩定性強

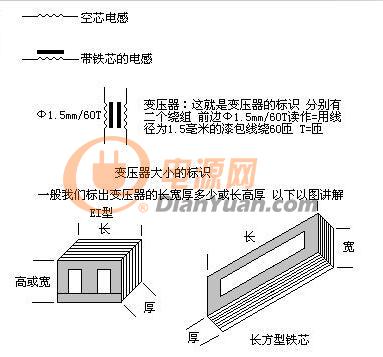

電路圖的相關知識

電阻：一般沒有標的直接讀出，270讀作270歐，有標的1K=1000歐，沒標出功率大小的，一般為常見的1瓦，如220/2W讀作220歐阻值2瓦的電阻，47/5W就是47歐5瓦的電阻。

電解電容：電解電容有正負之分，左邊的電容就是左正右負，一般電容沒有標耐壓多少的一般為16伏的耐壓，如有標的，舉例10μF/50V讀作10微法耐壓為50伏的電容，47μF/450V就是47微法耐壓450伏。

無極電容：無極電容一般這樣標474 103 104 223 101 34，它的讀法是這樣的：三位數的一般前二位直接讀出來，最后一位就是多少個零，474=470000pF，對于二位數的就直接讀出，34=34pF。電容一般沒標耐壓的，一般是16伏耐壓，如有標的，474/600V，后邊的就是耐壓600伏。

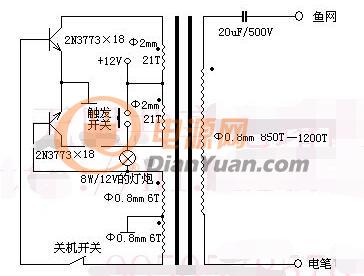

逆變器常見電路圖（一）

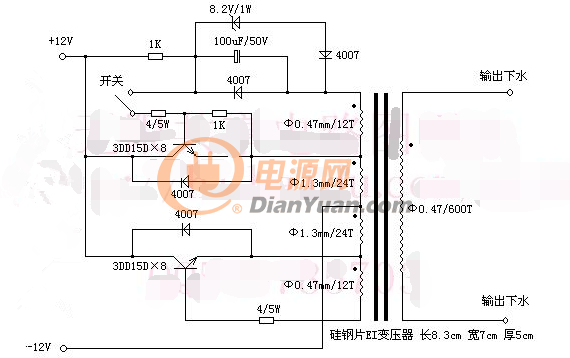

自激式電逆變器電路

本魚機按下觸發開關就開始振蕩，所以沒有手控，比較不方便。打開關機開關就是關機，本魚機穩定性強，廣大魚機友做很合適。做好后，并上兩個200W/220V燈泡雪白，對管的耐壓高于150伏，如2SC681A，本機參數精確。

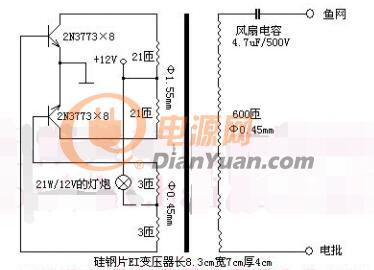

逆變器常見電路圖（二）

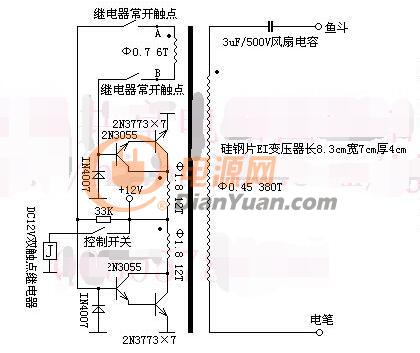

自激式電魚機

本電路對管要求為150伏耐壓以上，電路簡單，很容易成功，電魚效果也不錯。

逆變器常見電路圖（三）

自激式電魚機

?

如果做好后不起振就調換下驅動線圈AB的位置。

原理：一開始由3K電阻驅動下面的管導通，驅動線圈感應到電壓6伏，A負B正，同下面的4007形成回路，驅動上面管導通，然后驅動線圈又感應到電壓，B負A正通過上面的4007形成回路驅動下面的管導通，如些旋環。

?

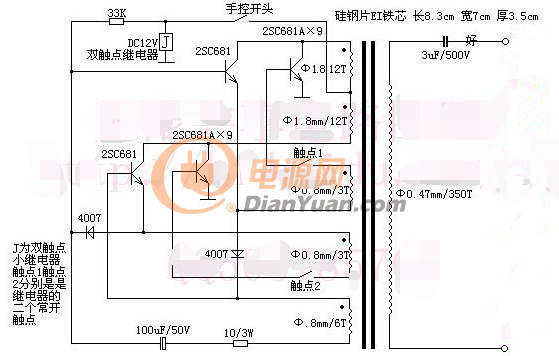

逆變器常見電路圖（四）

變壓器用硅鋼片EI做，大小比黑白電視機電源變壓器大一點，拆了重繞，一層一層地繞，用透明膠隔層，那樣可以繞得很密實。也可以買個成品變壓器，拆掉初級重繞就行，次級不用理（不要用3DD15D 2N3055 2N3055 2N3771 2N3772來代替2N3773）管的耐壓定在160伏以上，少了很容易燒，最好用日產的帶JAPAN字樣的2SC681A做，一邊10個。

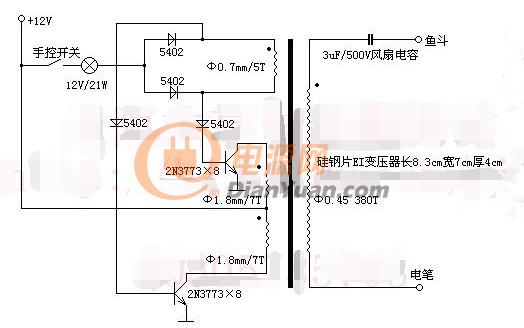

逆變器常見電路圖（五）

反激勵自控魚機

本機對管的耐壓比較高，150伏以上為好，如果用2N3773一邊10個效果會更好，如出現燒管，在兩邊鋁板上并上2.5μF/450V風扇電容（即初級線圈的兩個抽頭并一個電容）

調試：本機由于變壓器抽頭多，相位很難弄的。我們應該在試機時在電池串一個21W/12V燈泡再接入魚機（防燒管保護）二個3T是下沉線匝。我們可以先不接兩個線圈，直接接通，通電后看魚機起不起振。如果不起振，對調6T振蕩線繞抽頭即可，魚機起振后，再接兩個下沉線，相位是與它推動的線圈相位是相反的，接錯負載能力會變差。

逆變器常見電路圖（六）

自激機魚機

本機的負載能力很強，可以做成逆變器，輸出改為480匝即可輸出220伏，管建議用2N3773，不建議用2N3055，管的耐壓120伏以上為佳，由于本機振蕩頻率過低，電魚效果不是很好。

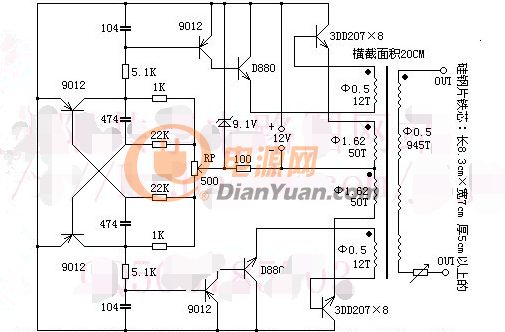

逆變器常見電路圖（七）

實用的家用逆變器

調試：在12伏供電端串上電流表，空載開機，調節RP，使電流最小。再接上60W燈泡，調RP，使電流最小。重復空載負載調節多次，直至電流再無法調小。此時貼近變壓器聽，噪聲應該是最小的。若沒有調節平行，噪聲很大，不貼耳也能聽見。

用此機拉電視時，串上一個200W燈泡或加上爐絲。防止電視開機時消磁線圈電流過大而燒逆變器。如果做成魚機，把兩個474電容改為683，變壓器匝數改法為50T改加20T，12T改為5T，輸出改為750T。

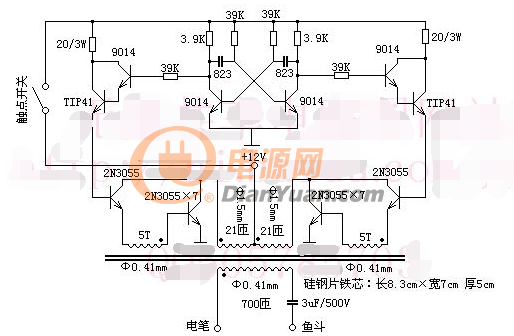

逆變器常見電路圖（八）

傳統多諧振蕩魚機

本機對管沒有特殊要求，最好用安數大的管，用安數大的管功率就越大，如用3DD，最好一邊10個。

本魚機是傳統的電魚機電路，很容易做成功，一般的魚機都沒有兩個5T和下沉線圈，它的作用是使管深度飽和，和深度截止。這可以加大魚機的負載能力。如果沒有加下沉線繞的，加了此線圈，可以明顯看到魚機大力了。凡是集成驅動的非自激的低頻機都可以加，下沉線圈的匝數為電壓3V，看初級匝數而定，如初級為12匝，那么一匝就是一伏，只要3匝，下沉線圈，如初級20匝，每匝0.6伏，那么下沉線圈就是5匝，不易過多，不然不按開關也起振。
